22. 분전함의 내부 구조와 명칭

22. 분전함의 내부 구조와 명칭

분전반이란 옥내 배선에서의 간선으로부터 각 분기회로로 갈라지는 곳에 설치하여 분기회로의 과전류 차단기를 설치해 한 곳에 모아놓은 곳을 말한다.

분전반 내부 구조와 명칭에 대해 알아보자.

---

1. 분전반 내부 구조와 명칭
2. 차단기 종류, 기능

---

---

1. 분전반 내부 구조와 명칭

아래의 사진은 분전반이다.

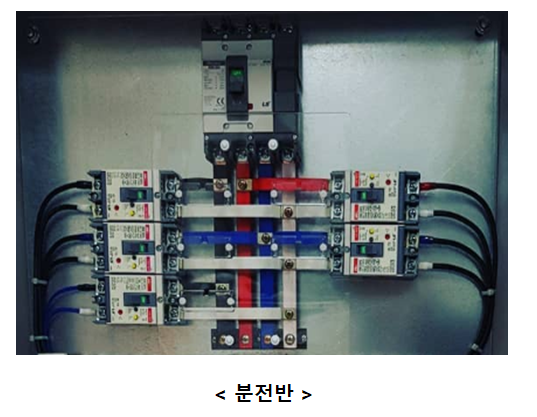

분전반, 분전함

가정용 분전함과는 조금 다르지만 전체적인 구조는 비슷하다.


여기에서 상단에 가장 큰 차단기는 메인차단기이다.

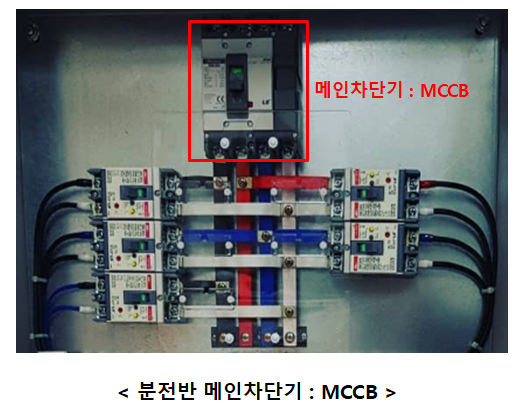

분전반 메인차단기 : MCCB(배선용차단기)

메인차단기에는 MCCB(Molded case circuit breakr) - 배선용 차단기를 둔다.


그리고 배선용 차단기 아래에 검은색, 빨간색, 파란색, 흰색의 긴 바를 볼 수 있는데

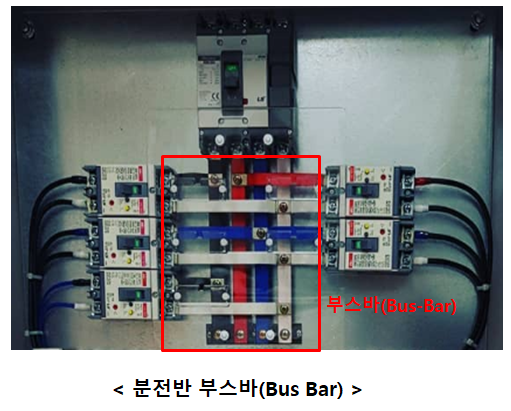

분전반 부스바(Bus Bar)

이를 부스바(Bus-Bar)라고 부른다.

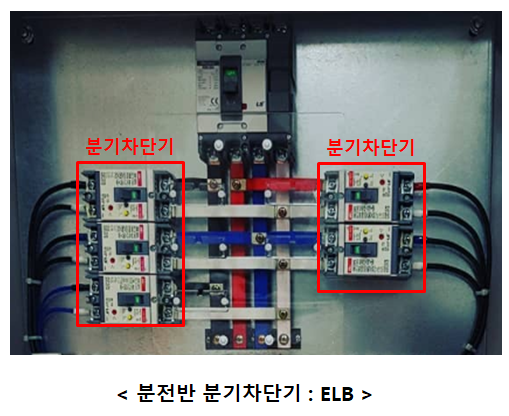

메인차단기에서 나온 부스바들은 여러 곳으로 분기되는데 이렇게 양 옆에 분기되어 있는 차단기를 '분기차단기'라고 한다.

분기차단기는 대부분 ELB(Earth Leakage Breaker) - 누전차단기를 많이 사용한다.

그리고 1차측, 2차측 이런 얘기를 들어본 적이 있을텐데
메인차단기를 기준으로는 상단이 1차측이고 하단이 2차측이다.

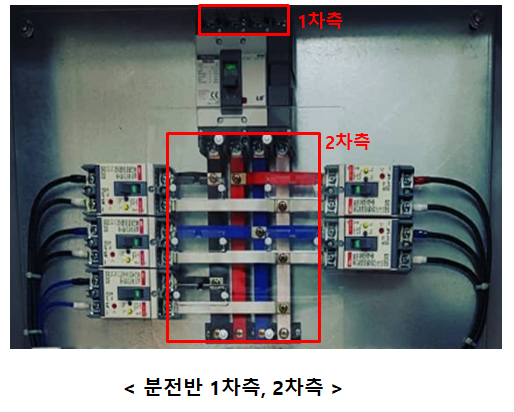

분전반 1차측, 2차측. 메인차단기 기준

보통 1차측에는 전원Line이 들어오고 2차측은 부하(Load)를 연결한다.

누전차단기를 기준으로 하면 전원Line이 들어온 가운데 쪽이 1차측이고 부하(Load)로 연결되는 양 옆이 2차측이다.

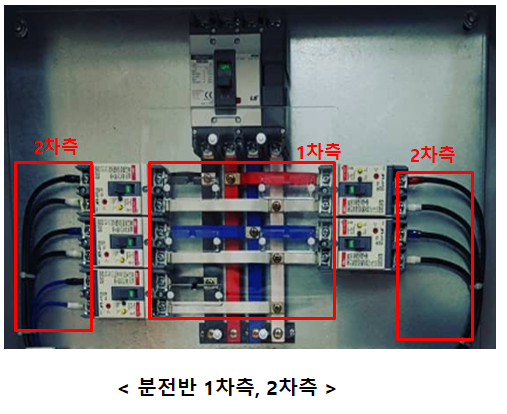

분전반 1차측, 2차측. 분기차단기 기준

그리고 하단을 보면 녹색의 접지선을 연결할 수 있는 접지부스바가 존재한다.

분전반 접지부스바

접지를 하는 이유는 앞에서 공부해보았다.
https://yyxx.tistory.com/194

3. 전기에서 접지(Ground)란 무엇인가?

그리고 이런 분전함 같은 경우 빌딩이나 상가 같은 곳을 보면 각 층별로 나눠져있다.
보통 빌딩이나 상가의 지하나 옥상 쪽에 수변전설비가 존재하는데 발전소에서 만들어진 전기는 수변전설비를 지나
각 층에 있는 분전반으로 나눠진다.
수변전설비를 지나 분전반으로 나눠질 때 케이블트레이로 굵은 케이블을 통해 이동하는 경우가 많다.

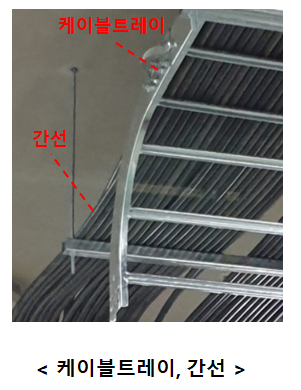

케이블트레이, 간선

여기에 사용되는 굵은 케이블을 간선이라고 부르고 영어로는 Main Line이라고 한다.

---

2. 차단기 종류. 기능

분전함의 메인차단기로는 주로 MCCB(배선용 차단기)를 사용하고
분기차단기로는 ELB(누전차단기)를 많이 사용한다고 했다.
두 차단기의 용도에 대해 알아보자

메인차단기인 배선용 차단기는 NFB(No Fuse Breaker)라고도 하지만 보통 MCCB로 많이 부른다.

배선용 차단기(MCCB)

배선용 차단기의 첫 번째 용도는 과부하 보호이다.

위의 사진은 3극짜리 배선용차단기이다. 앞면에 50A라고 쓰여있는 걸 볼 수 있는데
이 경우 만약 과부하로 인해서 55A이상의 전류가 흐른다면 차단기가 트립되게 된다.

두 번째 용도는 단락(=합선, 쇼트) 발생 시 설비보호이다.
하트라인과 중성선이 붙는 단락사고가 나게 되면 큰 사고전류가 흐르기 때문에 전기설비가 고장 날 수 있다.
그래서 단락사고 발생 시 배선용 차단기가 트립 돼서 이를 보호해 준다.




분기차단기인 누전차단기(ELB : Earth Leakage Breaker)

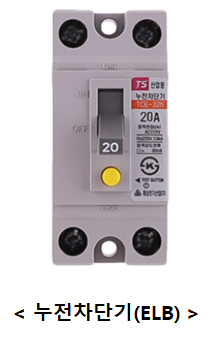

누전차단기(ELB:Earth Leakage Breaker)

누전차단기의 첫 번째 용도는 과부하 보호, 두 번째 용도는 단락 보호로
배선용 차단기와 같다.
여기에 더해서 누설전류가 발생했을 때 누전이 났을 때 보호하는 역할을 한다.
https://yyxx.tistory.com/196

5. 전기누전(electric leakage)이란 무엇인가?

분전반에서 메인차단기는 MCCB(배선용차단기)를 사용하고 분기차단기로는 ELB(누전차단기)를 사용한다.

분전반의 메인차단기(MCCB)와 분기차단기(ELB)

만약 메인차단기에 누전차단기를 사용하고
분기차단기로 배선용차단기를 사용하면 어떻게 될까?
그러면 어느 한 곳에 누전이 발생하면 전체 설비들이 다 정지해버리게 된다.
그래서 메인차단기로 MCCB를 사용해야 한다.

그러나 아주 옛날 건물에 가면 간혹 메인차단기로 누전차단기가 달려있는 경우가 있으므로 주의가 필요하다.
