23. 3상3선식의 전압과 주의사항

23. 3상3선식의 전압과 주의사항

우리나라 가정에서는 보통 단상2선식을 사용하고 공장,빌딩,사무실 같은 경우 3상4선식을 많이 사용한다.
그래서 3상3선식의 경우 조금 익숙하지 않은 전압의 종류일 수 있다. 그러나 간혹 오래된 건물에 3상3선식을 사용하는 경우가 있어서 알아둘 필요가 있다. 3상3선식에 대해 알아보자.

---

1. 3상3선식 상전압과 선간전압
2. 3상3선식을 알아둬야 할 이유 - 감전위험

---

---

1. 3상3선식 상전압과 선간전압

우리나라에서 공장이나 아파트에서 수변전설비를 확인해보면 변압기의 1차측이 델타결선이고 2차측이 와이결선인 경우가 대부분이다. 이 경우가 3상4선식이다.

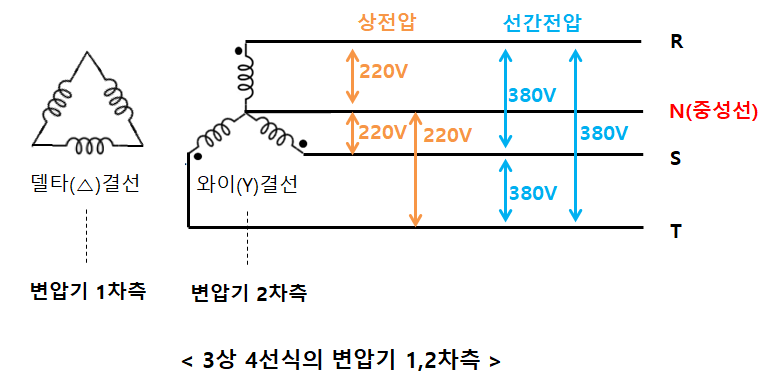

3상4선식의 변압기는 델타와이결선

2차측이 Y결선이기 때문에 R,S,T,N 4개의 선이 나오고 (R-N), (S,N), (T,N)의 상전압을 빼내면 220V를 사용할 수 있고
(R-S), (R-T), (S-T)의 선간전압을 빼내면 380V를 사용할 수 있다.




그런데 3상3선식을 사용하는 곳을 보면 변압기의 2차측이 와이결선이 아닌 델타결선을 사용하고 있다.

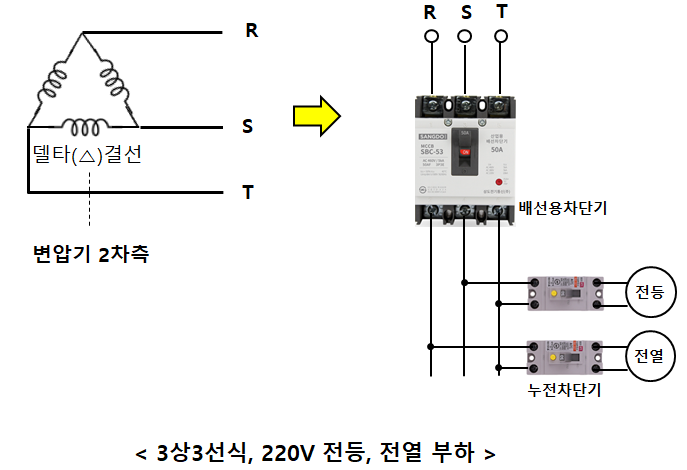

3상3선식에서 변압기 2차측은 델타결선

델타결선에서는 상전압과 선간전압이 같다. 상전압이 220V라면 선간전압도 220V이다.
3상 4선식과는 확연히 차이가 난다.

이렇게 변압기 2차측을 거쳐 들어온 R,S,T상은 배선용 차단기를 거치고 누전차단기를 거쳐 전등, 전열등의 부하를 동작시키는 데 사용된다.

3상4선식에서 두개 선을 따오면 220V 부하 동작 가능

그림에서 (S,T)선을 따서 전등을 동작시키고, (R,T)선을 따서 전열을 동작시키는 것을 볼 수 있는데 당연히 두선은 220V 전압을 가지게 된다.

오래된 건물에 3상3선식을 많이 쓰는 이유는 3상을 쓸 때의 동력부하와 관련이 있다. 요즘에는 힘이 좋은 380V 유도전동기를 많이 쓰는데 예전에는 220V 유도전동기를 쓰는 경우가 있었다.

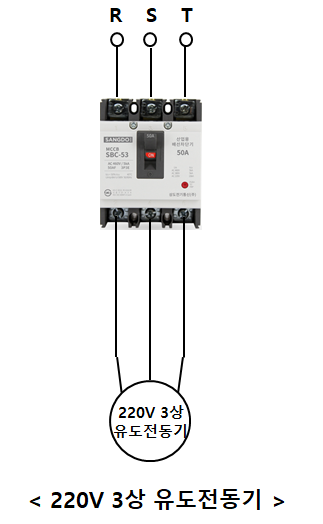

3상3선식은 220V 3상 유도전동기를 동작시키기 위해 필요

---

2. 3상3선식을 알아둬야 할 이유 - 감전위험

가정에서는 보통 단상2선식을 사용하고 공장,빌딩 등은 3상4선식을 많이 사용한다.
그런데 3상3선식을 사용하는 오래된 건물들도 있기 때문에 여기서 작업할 때 단상2선식, 3상4선식과 동일하게 생각하고 작업하다가는 감전사고가 날 수 있으므로 주의해야 한다.

3상4선식은 중성선이 존재한다.
예를들어 220V 전등을 켠다고 하면 전력선 하나와 중성선 하나를 끌어와서 쓰게 된다.

3상4선식에서는 전력선(하트상)과 중성선이 부하로

그래서 일반적으로 작업할 때 스위치만 내리고 있으면 전력선쪽은 위험하지만 중성선을 안전하다.
(그렇다고 중성선이 항상 안전하지는 않으므로 어떤 경우든 스위치뿐 아니라 차단기까지 내리고 작업해야 한다.)



그러나 3상3선식에서는 모두 다 전력선이다.
전등라인에 중성선이 아닌 전력선(하트상)이 연결되어 있으므로 스위치를 내려도 감전되게 된다.

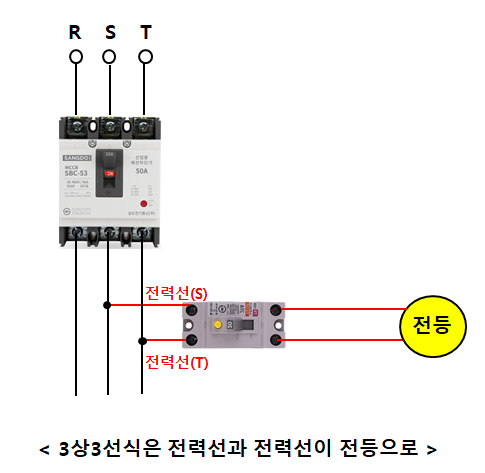

3상3선식에서는 전력선 두 개가 부하로

그래서 단상2선식이나 3상4선식에 익숙한 분들이 분전함을 확인하지 않고 작업하던지 검전기를 제대로 대보지 않고 작업했다가는 잘못하면 감전될 가능성이 있다. 절연장갑을 끼거나 해서 크게 문제 되지 않을 수는 있으나 높은 곳에 사다리를 가지고 작업하다가 낙상하면 중상도 입을 수 있기에 3상3선식은 주의해야 한다.



분전반에서 R,S,T 각 선간전압을 찍어봤을 때 380V가 나오면 3상4선식을 사용함을 알 수 있고 (그림에서 배선용차단기가 ON되어야)

선간전압을 멀티테스터기로 찍어봤을 때 380V면 3상4선식

R,S,T 각 선간전압을 찍어봤을 때 220V가 나오면 3상3선식을 사용함을 알 수 있다.

선간전압을 멀티테스터기로 찍어봤을 때 220V면 3상3선식
