21. 개폐서지(Switching Surge)와 절연파괴

스위치를 ON/OFF 할 때 발생하는 개폐서지와 절연파괴의 관계에 대해 알아보자.


1. 절연파괴
2. 개폐서지
3. 절연파괴 요소



1. 절연파괴

절연은 전기가 통하지 않도록 해놓은 조치이다.
절연파괴라 하면 전류가 전기가 통하지 않도록 해놓은 조치를 파괴시켜 전기가 통해버리는 현상이다.

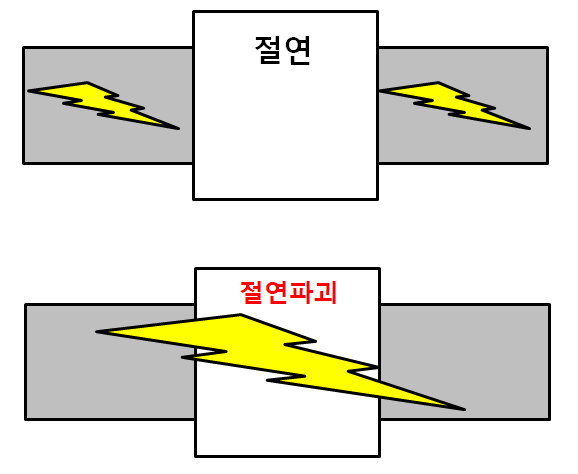

절연, 절연파괴

이런 절연파괴를 일으키는 주범 중 하나가 개폐서지이다.



2. 개폐서지

개폐서지는 전력계통에서 차단기의 개폐 조작 과정에서 발생하는 이상 전압이다.
차단기를 On, Off 할 때 큰 전압이 발생하게 된다.

전력계통은 R,L,C 가 모두 존재하는 회로라고 볼 수 있다.

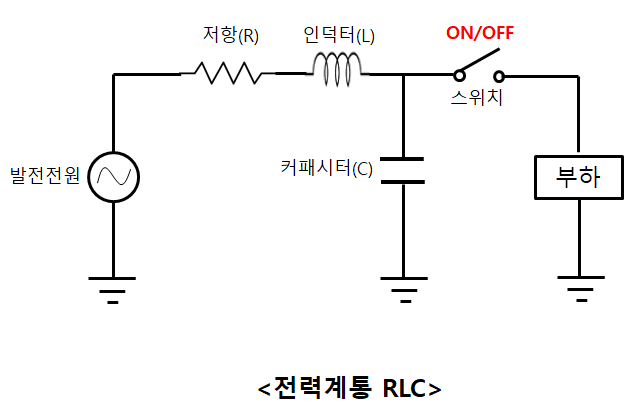

전력계통은 RLC회로이다.

발전전원에서 만들어진 전력이 R,L,C를 거치고 스위치를 ON/OFF 함에 따라 부하에 전달된다.
그러므로 개폐서지가 발생하는 이유는 앞에서 공부했던
RLC회로가 진동하는 이유와 같다.
yyxx.tistory.com/149

20. RLC회로에 진동이 발생하는 이유

20. RLC회로에 진동이 발생하는 이유 우리가 사용하는 전력계통은 RLC가 모두 존재한다. 그런데 R(저항), L(인덕터), C(커패시터)가 함께 있는 회로에서는 진동이 발생할 수 있다. 어떤 이유에서

yyxx.tistory.com

인덕터(L)와 커패시터(C)는 상대적인 소자이기 때문에 서로 에너지를 주고받는다.

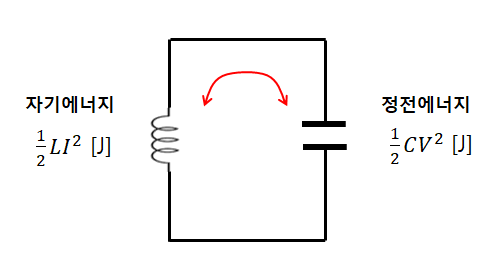

인덕터와 커패시터는 상대적인 소자로 에너지를 주고 받는다.

스위치 ON 했다고 했을 때
목표하는 값까지 전압이 올라갈 때까지 인덕터와 커패시터는 에너지를 주고받는다. 그래서 한 번에 전압이 목표값까지 올라가지 못하고 전압목표값을 중심으로 올라갔다 내려갔다 반복한다.
이 과정에서 발생한 큰 전압이 개폐서지 전압이다.

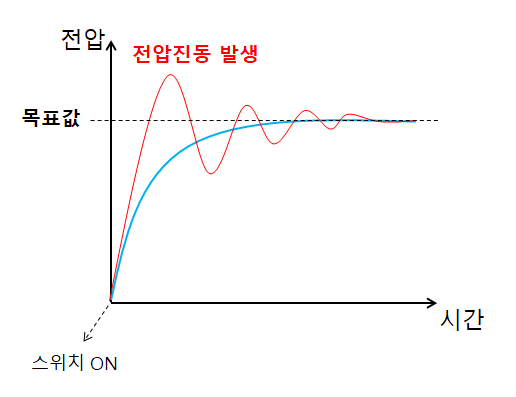

RLC회로에서 개폐시 진동이 발생

전력계통에서는 R(저항)에 의해 에너지가 소모되면서 진동은 점점 작아지고 결국 목표에 도달하게 된다.




3.절연파괴 요소

전압에 의해 절연이 파괴될 때까지
전압의 3가지 요소가 작용한다.

첫 번째는 전압의 크기이다.
전압의 크기가 커질수록 절연파괴 가능성이 높아진다.

두 번째는 전압의 기울기이다.
전압 상승이 짧은 시간에 가파르게 진행되는 경우와
긴 시간 동안 천천히 진행되는 경우에 차이가 생긴다.
같은 피크값을 가진 전압이라도 그 목표값까지 도달하는데 걸리는 시간이 짧을수록 절연을 파괴시킬 가능성이 커진다.

세 번째는 전압의 지속시간이다.
같은 크기의 전압이라도
그 크기를 오랫동안 지속하는 경우와
목표값을 치고 금방 내려오는 경우에 차이가 생긴다.
같은 전압값이더라도 1초 동안 그 값을 유지했을 때 멀쩡했더라도 10초간 유지했을 때 절연이 파괴될 수 있다.


RLC회로는 R,L,C 값에 따라 진동크기와 흐름이 달라지게 된다.
진동을 얼마나 크게 하냐 - 전압의 크기
진동 주기가 얼마나 빠르냐 - 전압의 기울기
진동할 때 큰 전압값을 얼마나 오래 유지하냐 - 전압의 지속시간
이런 요소들에 따라 절연파괴 가능성이 달라질 수 있다.

RLC회로의 진동(개폐서지)은 스위치를 ON/OFF 할 때마다 발생하므로 이런 요소들에 대한 충분한 시험이 필요하다.
