29. 차단기 명판 의미(배선용, 누전차단기)
배선용차단기(MCCB)와 누전차단기(ELB)의 명판을 보면 영어나 한글, 숫자로 다양한 값들이 적혀있다.
이 값들이 어떤 걸 의미하는 지 읽어보자.
1. 배선용차단기(MCCB) 명판
2. 누전차단기(ELB) 명판
1. 배선용차단기(MCCB) 명판

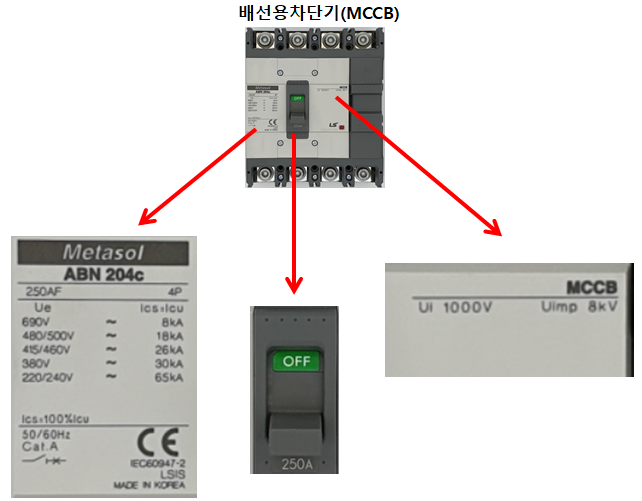

아래의 배선용 차단기를 보면 세 구역에 여러 숫자가 쓰여있는 걸 볼 수 있다.
먼저 차단기 가운데

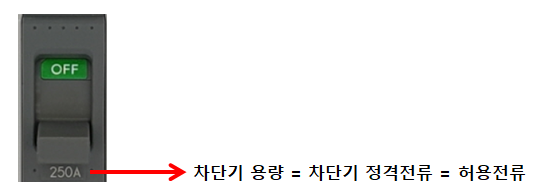

차단기 스위치 아래 적혀있는 250A는 차단기의 용량 = 차단기의 정격전류이다.
차단기에 흘러도 된다고 허용하는 전류를 의미한다. 이 값을 넘는 전류가 흐르게 되면 차단기가 Trip 된다.
이 부분을 AT(Ampere Trip)이라고 부른다. AT 값은 차단기를 통해 안전하게 흘릴 수 있는 최대치의 전류이다.

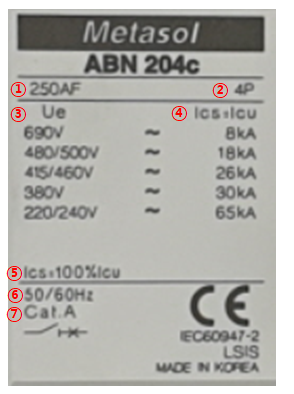

차단기 왼편에
①250AF
AF = Ampere Frame으로 차단기 틀(Frame)이 버틸 수 있는 전류를 말한다. 단락과 같은 사고가 일어나서 큰 전류가 흐를 때 차단기의 틀이 견딜 수 있는 최대 전류가 250A 임을 말한다.
② 4P
P = Pole로 4극이다. 입력, 출력 단자 수를 말한다.
차단기에서 입력과 출력이 4P임을 볼 수 있다.
4P3E 이런 게 쓰여있는 경우도 있는데 여기서 E는 차단기 내부의 과전류 검출장치를 말한다.
극마다 1개씩 총 3개의 검출장치(Element)가 들어있다고 이해하면 된다.
③,④ Ue, Ics=Icu
Ue는 정격전압이다.
다양한 전압값이 쓰여있는데 220V 부터 690V까지의 전압을 정격전압으로 사용할 수 있음을 볼 수 있다. 중간에 물결무늬가 있는 것은 교류를 의미한다.
Icu는 정격극한단락용량 = 정격차단전류이다.
차단기에 단락전류가 흐를 시 차단할 수 있는 용량을 말한다.
Ue(정격전압)과 짝지어져 있는데
맨 위의 690V 정격전압에서는 8kA의 단락전류까지 차단할 수 있고
맨 아래 220V/240V 정격전압에서는 65kA의 단락전류까지 차단할 수 있음을 알 수 있다.
⑤ Ics =100%Icu
Icu가 정격차단전류였다면
Ics는 정격서비스단락용량이다.
Ics = 100%Icu가 의미하는 바는
Icu(정격차단전류)를 차단기에 흘렸을 때 차단기는 트립되게 된다. 이때 다시 차단기를 올리고 반복해서 같은 정격차단전류를 흘렸을 때 똑같이 차단기가 이상 없이 차단된다면 Ics = 100%Icu가 된다.
그러나 만약 트립된 차단기를 올리고 다시 시험했을 때 이전에 100%의 정격차단전류에서 트립되지 못하고 70%단락전류에서 트립이 된다면 Ics = 70%Icu가 된다.
그러므로 똑같은 정격차단전류가 반복적으로 흘러도 이상없이 트립시키는 Ics = 100%Icu 차단기가 좋은 차단기이다.
⑥ 50/60Hz
정격주파수이다. 차단기가 50Hz, 60Hz 주파수에서 사용가능함을 말한다.
⑦ Cat.A
Cat. - Category로
Cat. A = 단시간 차단능력이 있는 것을 말하며
Cat. B = 단시간 차단능력이 없는 것을 말한다.

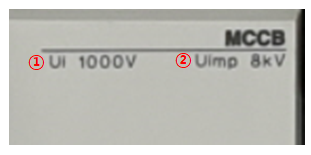

차단기 오른편에
① Ui 1000V
Ui = 정격절연전압 = 차단기 내부의 절연물이 파괴되지 않고 견딜 수 있는 최대전압
② Uimp 8kV
Uimp = 정격임펄스내전압 = 낙뢰가 쳤을 때 뇌서지가 발생하는데 그걸 버틸 수 있는 최대전압
2. 누전차단기(ELB) 명판

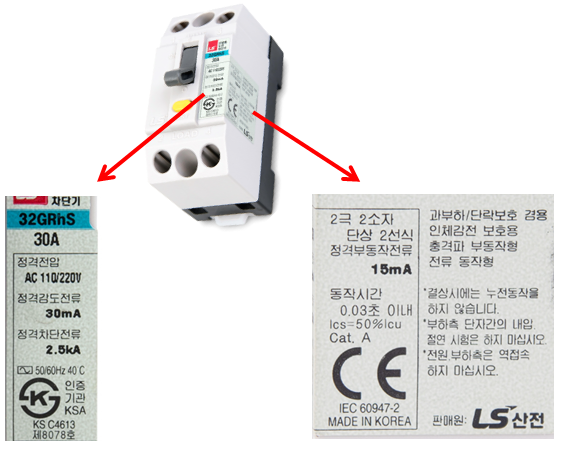

아래의 누전차단기를 보면 앞면과 옆면에 여러 숫자가 쓰여있는 걸 볼 수 있다.
먼저 차단기 앞면
① 30A
누전차단기의 용량으로 차단기가 허용할 수 있는 전류가 30A까지 임을 뜻한다. 30A 넘는 전류가 흐르면 차단기가 Trip 된다.
② 정격전압 AC 110/220V
교류전압110V와 220V 겸용으로 사용할 수 있는 차단기임을 말한다.
③ 정격감도전류 30mA
누설 전류가 30mA가 되면 차단기가 Trip 된다.
참고로 욕실이나 습기가 많은 곳에서는 안전을 위해 위에 나와있는 정격감도전류보다 작은 15mA 정도의 고감도 차단기를 많이 사용한다. 누설되는 전류에 따라 인체가 감전됐을 때 주는 영향이 다르기 때문에 적절한 정격감도전류의 누전차단기를 설치해야 한다.
④ 정격차단전류 2.5kA
차단기에 단락전류가 흐를 시 차단할 수 있는 전류가 최대 2.5kA이다.
⑤ ~ 50/60Hz
50Hz, 60Hz 주파수에서 사용 가능하다.
차단기 옆면

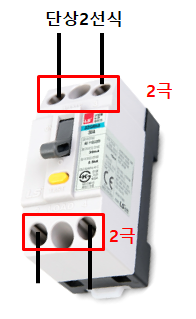

① 2극 2소자 단상 2선식
입력과 출력이 2극을 사용하고 단상 2선식을 사용한다.
② 정격부동작전류 15mA
누설전류가 15mA까지는 누전차단기가 Trip 되지 않는다.
위에서 정격감도전류가 30mA였는데 16mA~30mA 사이에서는 Trip이 될 수도 있고 안 될 수도 있다.
③ 동작시간 0.03초 이내
차단기가 이상을 감지하면 0.03초 이내로 차단기를 Trip 시킨다.
④ Ics=50%Icu
배선용차단기 명판에서 봤던 것과 동일하다.
Ics = 정격차단전류이고
Icu = 정격서비스단락용량 이다.
Ics=50%Icu 이므로 정격차단전류로 한 번 차단기가 Trip 되면 다시 차단기를 올렸을 때 같은 정격차단전류의 절반까지 밖에 Trip 시키지 못한다.
⑤ Cat. A
Cat.A - Catergory A로 단시간 차단능력을 가지고 있음을 말한다
Cat.B라면 단시간 차단능력이 없다.
