4. 플리커(Flicker) 시퀀스 회로 - 깜빡이는 회로
Flicker는 '깜빡이다'라는 뜻이다.
회로의 램프 혹은 부저를 반복적으로 켰다 껐다 할 수 있는 기능을 낼 수 있기 때문에
자동차 방향지시등이나 경보를 알리는 상황에서 쓰인다.
플리커 시퀀스 회로에 대해 알아보자.
(1) 푸시버튼, 릴레이 자기유지, 타이머를 이용한 깜빡이는 시퀀스 회로
(2) 플리커(Flicker) 시퀀스 회로
(1) 푸시버튼, 릴레이 자기유지, 타이머를 이용한 깜빡이는 회로
먼저 앞서 공부한 1.푸시버튼 2. 릴레이 자기유지 3. 타이머를 이용해서 깜빡이는 회로를 만들어보고
후에 플리커(Flicker)를 이용해서 깜빡이는 시퀀스 회로를 만들어보자.

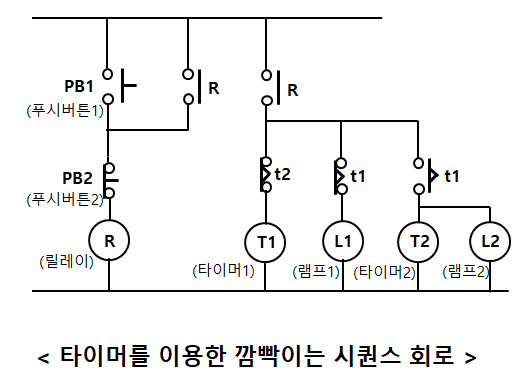

위의 회로는 푸시버튼(PB1), 타이머 2개(T1, T2), 램프 2개(L1, L2)를 이용해서 램프1과 램프2를 번갈아가며 깜빡이게 만든 회로이다.
동작순서는 아래와 같다.

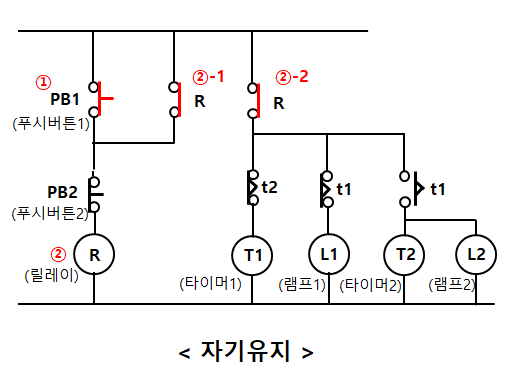

자기유지
① 푸시버튼(PB1)을 누르면
② 릴레이로 전류가 흘러들어가서 릴레이가 여자된다.
②-1 릴레이가 여자되면서 릴레이 접점이 닫힌다. 그러므로 푸시버튼(PB1)에서 손을 떼도 릴레이로 전류가 흐를 수 있게 되어 릴레이 여자가 유지된다. .(자기유지가 가능해진다.)
②-2 릴레이가 여자되면서 이 쪽 릴레이 접점도 닫힌다.

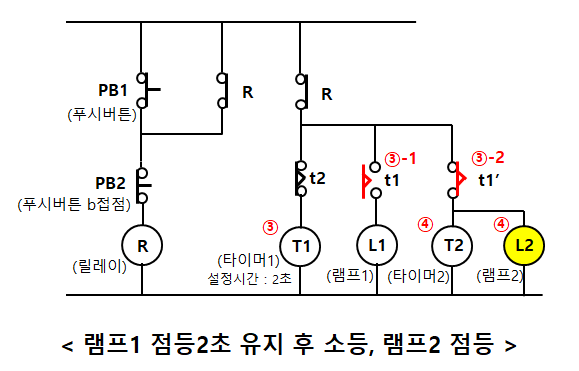

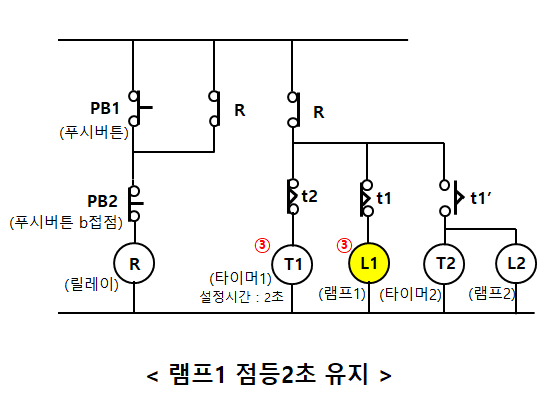

램프1 점등 2초 유지
③ 릴레이 접점이 닫히면서 타이머1, 램프1로 전류가 흐른다. 타이머1이 여자되고 램프1이 점등된다.
램프1 소등 후 램프2 점등
③-1 타이머1의 설정시간을 2초라고 하면 2초 후에 타이머1의 b접점(t1)이 떨어지며 점등되어 있던 램프 L1이 소등된다.
③-2 타이머1의 설정시간 2초 후에 타이머1의 a접점(t1')이 붙는다.
④ 타이머1의 a접점(t1')이 붙으면서 타이머2, 램프2로 전류가 흐른다. 타이머2가 여자되고 램프2가 점등된다.

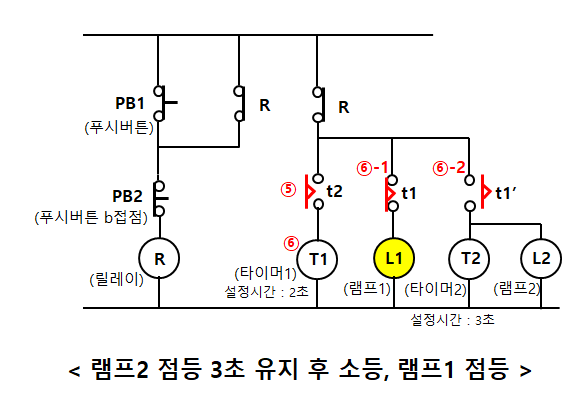

램프2 점등 3초 유지 후 소등, 램프1 점등
⑤ 타이머2의 설정시간을 3초라고 하면 3초 후 타이머2의 b접점(t2)이 떨어진다.
⑥ 타이머1로 흐르던 전류가 끊기면서 여자가 해제되어
⑥-2 타이머1의 a접점(t1')이 떨어지면서 램프2가 소등된다.
⑥-1 타이머1의 b접점(t1)이 다시 붙으면서 램프1이 점등된다.
처음 상태
⑥-2 타이머1의 a접점(t1')이 떨어지면서 타이머2의 여자가 해제되면서
⑦ 타이머2의 b접점(t2)이 다시 붙기 때문에 타이머1로 전류가 흘러 타이머1이 다시 여자된다.
이는 곧 처음 상태와 같다. 그러면 다시 위의 과정을 반복하면서 램프1과 램프2가 깜빡이게 된다.
※PB2를 누르면 릴레이 여자를 해제할 수 있어서 회로를 초기화 시킬 수 있다.
(2) 플리커를 이용한 깜빡이는 회로

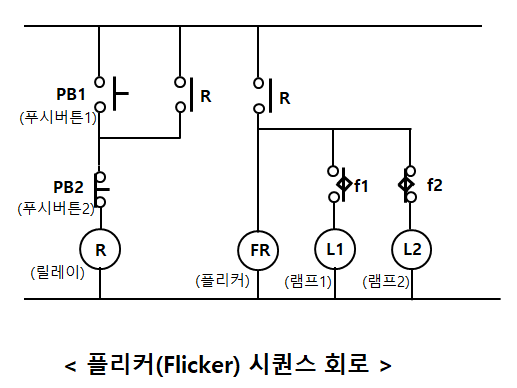

아래 회로는 푸시버튼(PB1), 플리커(FR), 램프2개(L1,L2)를 이용하여 램프 2개를 시간마다 번갈아가며 깜빡이게 만든 회로이다.
동작순서는 아래와 같다.

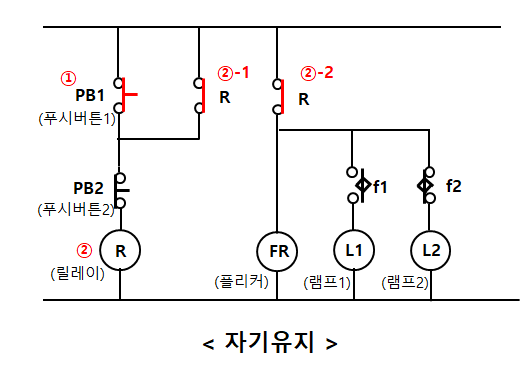

자기유지
① 푸시버튼(PB1)을 누르면
② 릴레이로 전류가 흘러들어가서 릴레이가 여자된다.
②-1 릴레이가 여자되면서 릴레이 접점이 닫힌다. 그러므로 푸시버튼(PB1)에서 손을 떼도 자기유지가 된다.
②-2 릴레이가 여자되면서 이 쪽 릴레이 접점도 닫힌다.

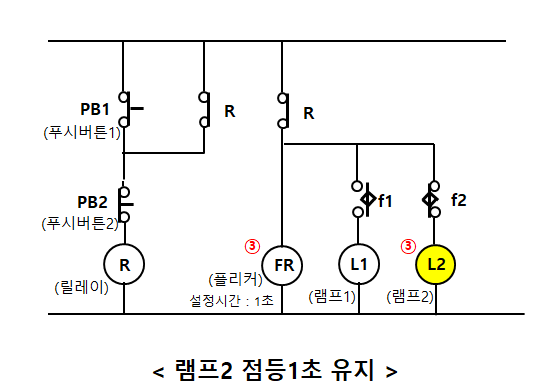

램프2 점등 1초 유지
③ 릴레이 접점이 닫히면서 플리커, 램프2로 전류가 흐른다. 램프2가 점등된다.

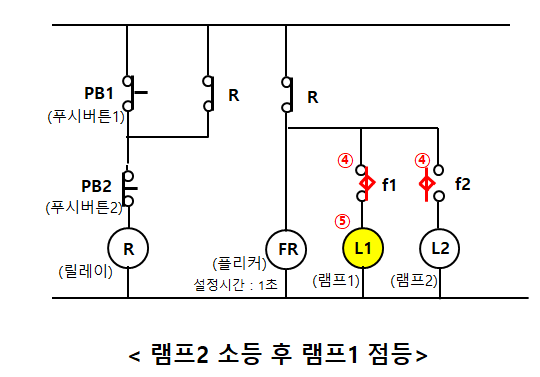

램프2 소등 후 램프2 점등
④ 플리커의 설정시간을 1초라고 하면 1초 후 f2접점은 떨어지고 f1접점은 붙는다.
⑤ 그러면 램프2는 소등되고 램프1이 점등된다.
위의 상황이 반복되며 램프(L1,L2)는 1초 마다 번갈아가며 깜빡이게 된다.
이 회로를 초기화하고 싶다면 푸시버튼(PB2)을 누르면 된다.
플리커를 이용하면 위에서 타이머를 이용했을 때 보다 더 쉽게 회로를 만들어 낼 수 있는 것을 확인할 수 있다.
플리커는 타이머 두 개가 들어가서 점멸하는 기능을 할 수 있도록 했다.
타이머 2개를 연결한 것보다 회로를 더욱 간편하게 나타낼 수 있다.
플리커는 일반적인 점멸기능에도 사용하지만 설비에 과부하가 걸리거나 이상이 생겼을 때
전기적 이상 신호를 받고 시스템에서 기계의 고장을 알리거나 대피해야 하는 경보의 용도로 사용한다.
