1. 푸시버튼(Push-Button) 시퀀스 회로



시퀀스의 기본적인 형태를 알아보고

회로에서 사용되는 스위치에 대해 공부해보자.



---

1. 시퀀스의 기본적인 형태

2. 스위치

3. 푸시버튼(Push-Button)이란?

4. 푸시버튼 시퀀스 회로

---



---

1. 시퀀스(Sequence)의 기본적인 형태



우리가 살고 있는 집에는 전기 선이 두 가닥 들어온다. (220V)

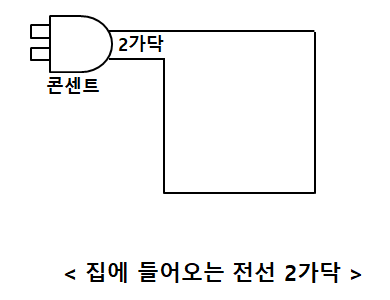

집에 들어오는 전기선 2가닥





전기라고 하는 건 한쪽으로 들어와서 부하를 거쳐서 반대편으로 가기 때문에 부하가 동작할 수 있게 된다.

아래와 같이 부하를 램프라고 하면

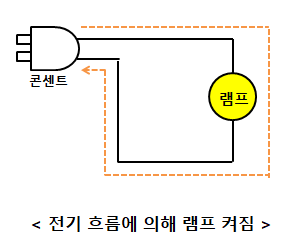

전기 흐름에 의해 램프가 점등됨

전기가 램프를 통과해 가면서 램프에 불이 들어올 수 있게 한다.

램프 이외에도 집에 있는 부하들, 예를 들면 냉장고, 히터, 선풍기 등은 이렇게 전기가 흐르면서 동작하게 된다,

만약 중간에 선이 끊어진다면 부하는 동작하지 못하게 된다.

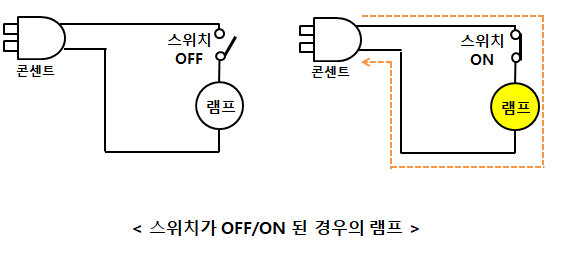

만약 이 램프를 껐다 켰다 하고 싶으면 부하 앞에 스위치를 달면 된다.

램프를 ON/OFF 시키고 싶으면 앞단에 스위치를 연결

램프 앞의 스위치를 OFF하면 전기의 흐름이 끊어지면서 램프가 소등되고 스위치를 ON하면 전기가 흐르게 되면서 램프가 점등된다.





위의 경우를 시퀀스 회로로 표현해보자.

시퀀스로 표현할 때는 몇가지 규칙이 있다.

일단 위에서 그렸던 전원 플러그는 생략하고,

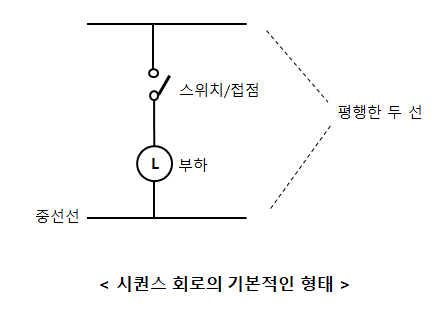

첫 번째, 평행한 두 선으로부터 시작한다.

두 번째로 부하는 반드시 밑에 있는 선, 중성선에 한쪽을 직접 연결하고 그 위에 스위치나 접점을 연결한다.



이런 규칙대로 위의 그림을 시퀀스로 표현하면 아래와 같다.

램프, 스위치 회로를 시퀀스 회로로 표현



---

2. 스위치



스위치는 평소 아무것도 구동하지 않았을 때 일반적인(Normal) 상태에서는 꺼져있는 상태로 그리게 된다.

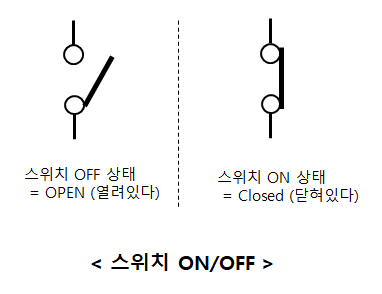

스위치 OFF(OPEN), 스위치 ON(Closed)

스위치는 OFF상태는 스위치가 열려있으므로 Open 상태이고

스위치 ON상태는 스위치가 닫혀있으므로 Closed 상태이다.





집에 있는 일반적으로 조명에 쓰는 스위치도 위와 같다.

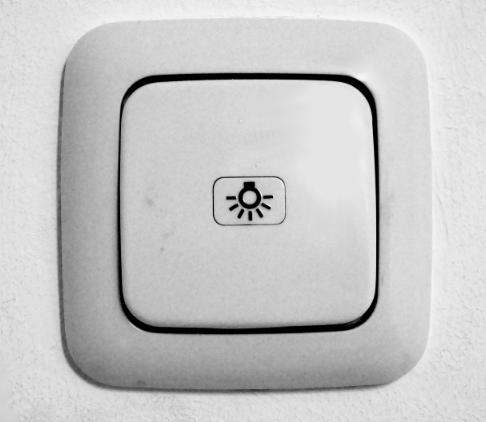

전등 스위치

스위치를 ON 시키면 스위치가 CLOSED 되면서 전기가 흐를 수 있게 되어 전등에 불이 들어온다.

스위치를 OFF 시키면 스위치가 OPEN 되면서 전기가 흐를 수 없는 상태가 되면서 전등의 불이 꺼진다.



○ 수동조작 수동복귀 스위치

이렇게 집에 있는 스위치는 ON 시키려면 직접 손으로 눌러줘야 하고

OFF 시키려고 해도 직접 손으로 눌러줘야 한다. 둘 다 수동으로 이루어져야 하므로

이런 스위치는  '수동조작 수동복귀' 스위치이다.

대표적인 예로 텀블러 스위치가 있다.



그런데 시퀀스 회로를 배울 때 이런 스위치는 나오지 않는다.

시퀀스는 자동제어이다. 즉, 어떤 일을 하지 않아도 자동으로 동작하는 게 자동제어이다.



예를 들어 집에서 현관에 있는 번호를 눌러서 동작하는 잠금장치 같은 경우

내가 문을 열고 싶다면 수동으로 번호를 눌러서 열어야 하지만 문을 닫으면 자동으로 잠긴다.

시퀀스 자동제어에서는 내가 수동으로 동작시켰을 때 자동으로 복귀하는 게 기본이다.





---

3. 푸시버튼(Push-Button) 스위치



○ 수동조작 자동복귀 스위치

위에서 확인한 스위치가 수동조작 수동복귀 스위치였다고 하면

푸시버튼 스위치는 '수동조작 자동복귀' 스위치이다.



푸시버튼 스위치는 두 개의 단자가 있어서 누르면 철판이 붙어서 전기가 흐르게 된다. 이때 손을 떼면 스프링에 의해 자동으로 철판이 떨어지게 되면서 스위치가 OPEN 상태가 된다.

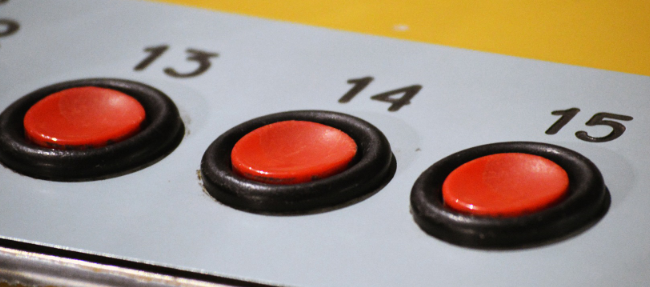

푸시버튼(Push Button) 스위치



푸시버튼이 일반적으로 가장 많이 사용하는 버튼의 형태이다.

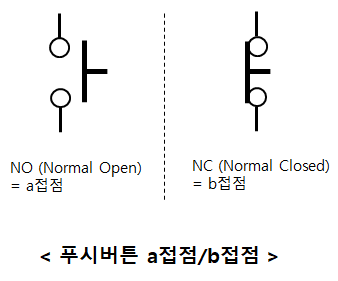

푸시버튼 NO(a접점), NC(b접점)

푸시버튼을 보면 NO, NC가 쓰여있다.

NO는 Normal Open의 줄임말로 조작하지 않은 일반적인 상태에서 스위치가 OPEN(OFF) 되어 있는 상태이다.

NC는 Normal Closed의 줄임말로 조작하지 않은 일반적인 상태에서 스위치가 Closed(ON) 되어 있는 상태이다.



Normal Open과 Normal Closed 라는 말이 너무 길기 때문에 줄여서

Normal Open -> a접점

Normal Closed -> b접점으로 부른다.



---

4. 푸시버튼 회로



위에서 확인한 푸시버튼으로 회로를 만들고 어떤 동작을 하는지 해석해보자.

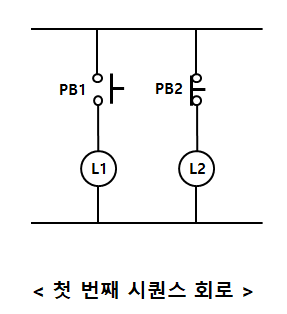

(1) 첫 번째 시퀀스 회로

a접점, b접점 시퀀스 회로

L1램프의 경우 평소 꺼져있다가 PB1 푸시버튼을 누르면 점등된다.

L2램프의 경우 평소 켜져있다가 PB2 푸시버튼은 누르면 소등된다.

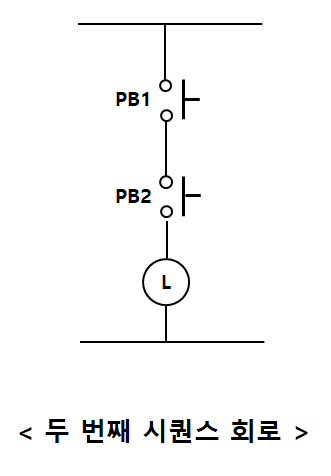

(2) 두 번째 시퀀스 회로



논리곱(AND) 시퀀스 회로

PB1, PB2 를 연속으로 둔 회로이다. (a접점)



L램프를 켜기 위해서는 PB1과 PB2를 동시에 눌러야 한다.

PB1과 PB2가 둘 다 ON,

PB1 = 1 (AND) PB2 = 1 이어야 램프 = 1 로 켜질 수 있는 논리곱 회로로 볼 수 있다.







(3)  세 번째 시퀀스 회로

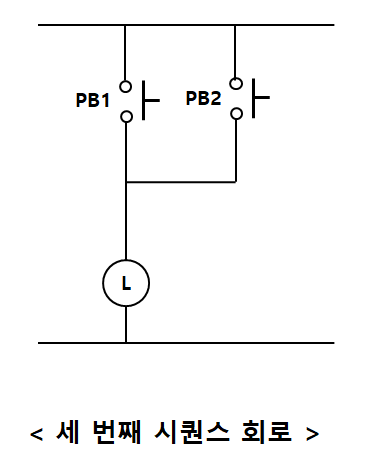

논리합(OR) 시퀀스 회로

두 번째 회로와 상반된 회로이다.



PB1과 PB2 둘 중 하나가 눌러지면 램프가 켜진다.

PB1 = 1 (OR) PB2 = 1 이어야 램프 = 1 로 켜질 수 있는 논리합 회로이다.







(4) 네 번째 시퀀스 회로



PB1, PB2 둘 중하나가 눌린 상태에서 PB3을 눌러야 램프 ON

세 번째 회로에 푸시버튼 하나가 더 추가된 회로이다.



PB1과 PB2 둘 중 하나가 눌러진 상태에서 PB3이 눌려야 램프가 켜진다.

PB1과 PB2가 눌리더라도 PB3의 허락이 없으면 램프가 점등되지 않으므로 PB3의 서열이 높다고 볼 수 있다.



(5) 다섯 번째 시퀀스 회로

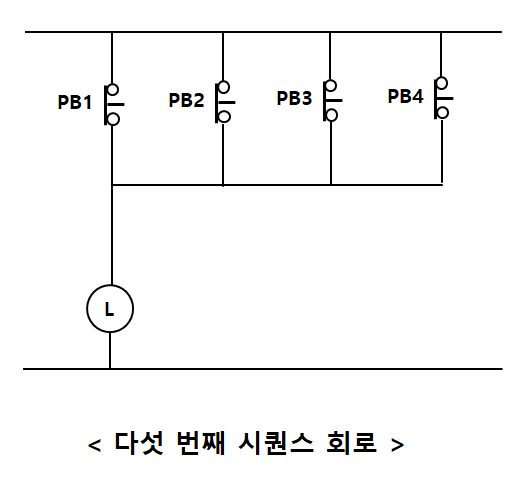

B접점 병렬연결 시퀀스 회로

모두 다 B접점인 회로이다.



평소에는 램프가 켜져 있다가 PB1~4 버튼을 모두 누르면 램프가 소등된다.
